音楽プレイヤーの周波数特性
うおー、レポやらなくちゃならないっつーのに、
何でこんなことやってるんだ俺…
レポやってる最中に気になって仕方なくなったので、今回は音質レポです。
ずっと前から、Yahooオークションで購入した激安中国製携帯MP3プレイヤーの音が悪いと思っていたので、 理系の学生らしく、理系的に、具体的にどう悪いのか調べてみることにしました。 今回、学校のレポート提出直前ということで、周波数特性についてのみ言及します。
これをそれぞれのプレイヤーで再生し、それを録音しました。録音環境は、以下の通り。
・録音デバイス M-Audio Delta66
・ミキサー YAMAHA MG12/4
これをプレイヤー→ミキサー→Delta66と繋げて録音しました。 ミキサーの入力端子は2Track In端子を使いました。
今回、比較用にDelta66の出力も記録してみましたが、ミキサーの入力端子が違うため、 単純に比較することが出来ません。 というのも、Delta66のつながっている端子は、EQやプリアンプなどの機能があり、つまみを0に設定してもアナログですから、本当にEQやプリアンプがかかっていないとも言えないため、参考程度にとどめておいてください。 (ミキサーの音質はプリアンプにかかっているとも言われていますから)
テストトーン
中国製MP3プレイヤー
Panasonic製CD/MP3Player SL-CT510
ノートPC(ESS Maestro)
M-Audio Delta66
画像について、説明。
左のブロックが、ステップスウィープ、右のブロックが普通のスウィープです。 それぞれ、左から右にかけて周波数が20Hz〜20kHzと上がっていきます、ログスケールです。縦軸は振幅(音量)です。
画像を見ると、Panasonic製のプレイヤーはデジタルアンプ搭載とあってか、フラットでかなり優秀みたいです。 一方、中国製プレイヤーは低周波域でふくらんでいます。 さらに、低周波域の波形を拡大してみると、 波形が歪んでいることがわかります。 本来は、このように きれいなサイン波になります。 今回、目に見えて波形歪みが起こったのはこのプレイヤーだけでした。
音も明らかに違います(44.1kHz 16bit wav)。
中国製プレイヤーの音の悪さはこの波形歪みが原因の一つのようです。前から、妙に低域がふくらんで聞こえたのもスペクトルを見ることではっきりしました。あと、以前から感じている、「音が遠い」感覚をはっきりさせたいところ。
・位相のズレについて言及していない。
(予想では、「音が遠い」原因は位相のズレにあると考えている。)
次回は、今回録音したものをLRで減算して0になるか確かめてみることで、位相のズレを確認しようと思う。
今回のレポはここまで。
#あああ、学校のレポ、やばいよやばいよやばいよ…orz
#ノートPCのデータを追加。
#サウンドカードやらD/Aやらでこんなにも結果が違うとおもしろいモンです。
#05/10/29
#Delta66のプリアンプを切り忘れていたので修正…orz
#測定し直しました。結果はかなり良好。
レポやってる最中に気になって仕方なくなったので、今回は音質レポです。
ずっと前から、Yahooオークションで購入した激安中国製携帯MP3プレイヤーの音が悪いと思っていたので、 理系の学生らしく、理系的に、具体的にどう悪いのか調べてみることにしました。 今回、学校のレポート提出直前ということで、周波数特性についてのみ言及します。
方法
まず、このような テストトーン(44.1kHz 16bit wav)を作りました。(かなりうるさいので注意)詳しい作り方は省略しますが、このテストトーンは、20Hz〜20kHzまでのサイン波を、ログスケールでステップスウィープ、次は普通のスウィープの順で鳴らせています。波形の振幅は16bit最大の音量(-0dB)です。これをそれぞれのプレイヤーで再生し、それを録音しました。録音環境は、以下の通り。
・録音デバイス M-Audio Delta66
・ミキサー YAMAHA MG12/4
これをプレイヤー→ミキサー→Delta66と繋げて録音しました。 ミキサーの入力端子は2Track In端子を使いました。
今回、比較用にDelta66の出力も記録してみましたが、ミキサーの入力端子が違うため、 単純に比較することが出来ません。 というのも、Delta66のつながっている端子は、EQやプリアンプなどの機能があり、つまみを0に設定してもアナログですから、本当にEQやプリアンプがかかっていないとも言えないため、参考程度にとどめておいてください。 (ミキサーの音質はプリアンプにかかっているとも言われていますから)
結果

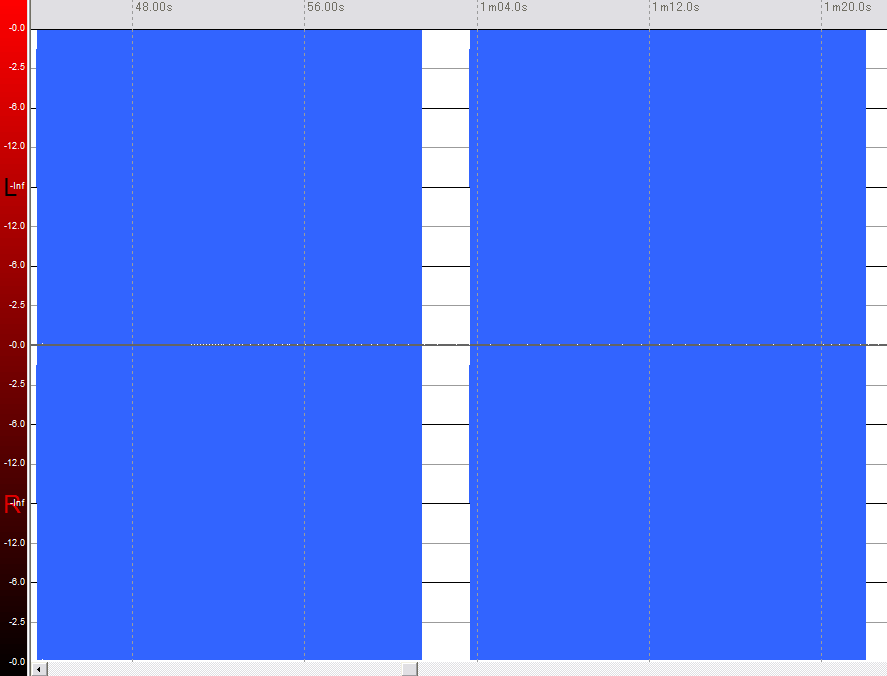

SoundEngineで波形(スペクトル)を表示したものを以下にリンクしておきます。テストトーン

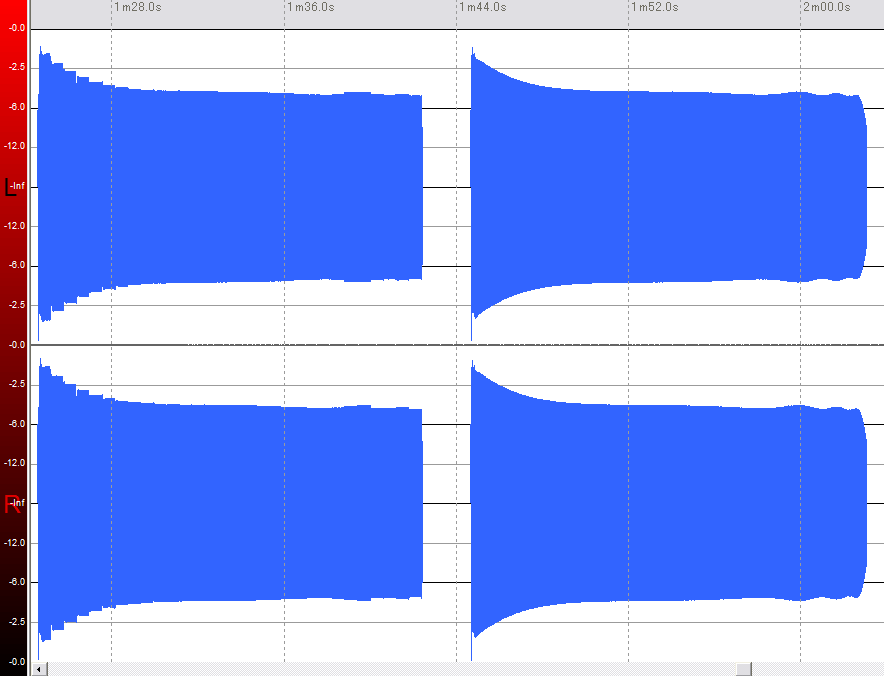

中国製MP3プレイヤー

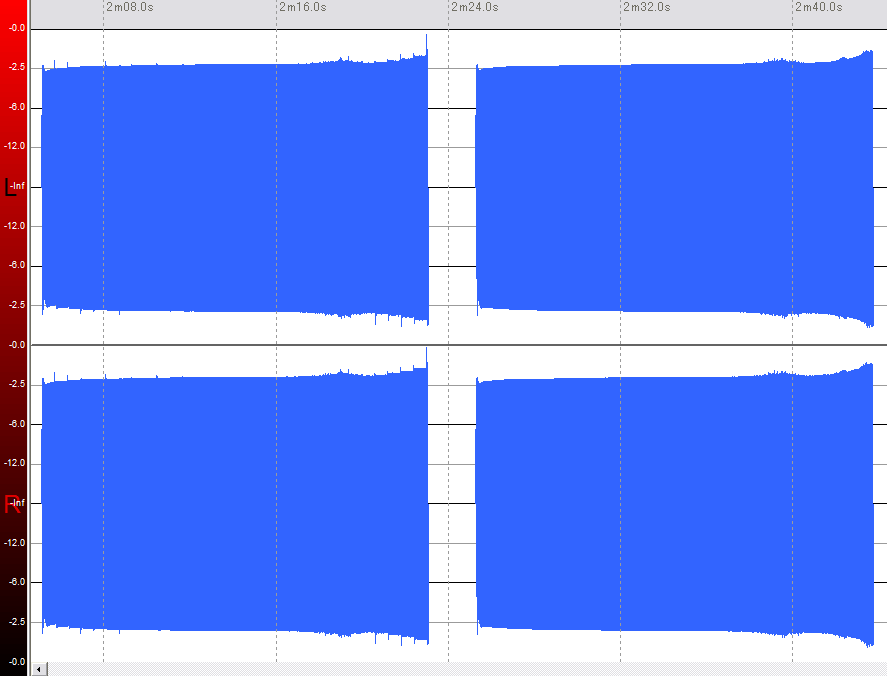

Panasonic製CD/MP3Player SL-CT510

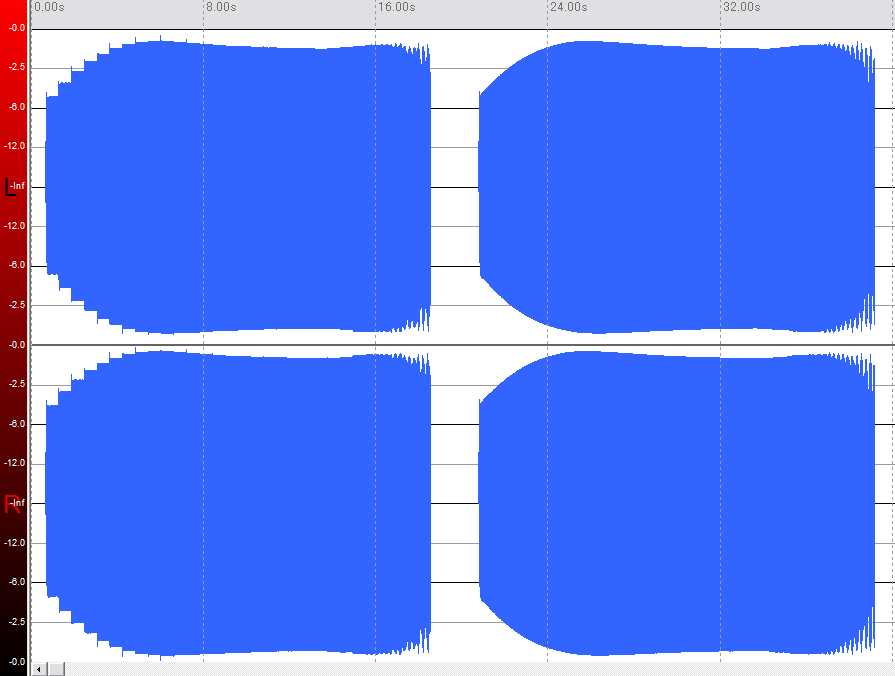

ノートPC(ESS Maestro)

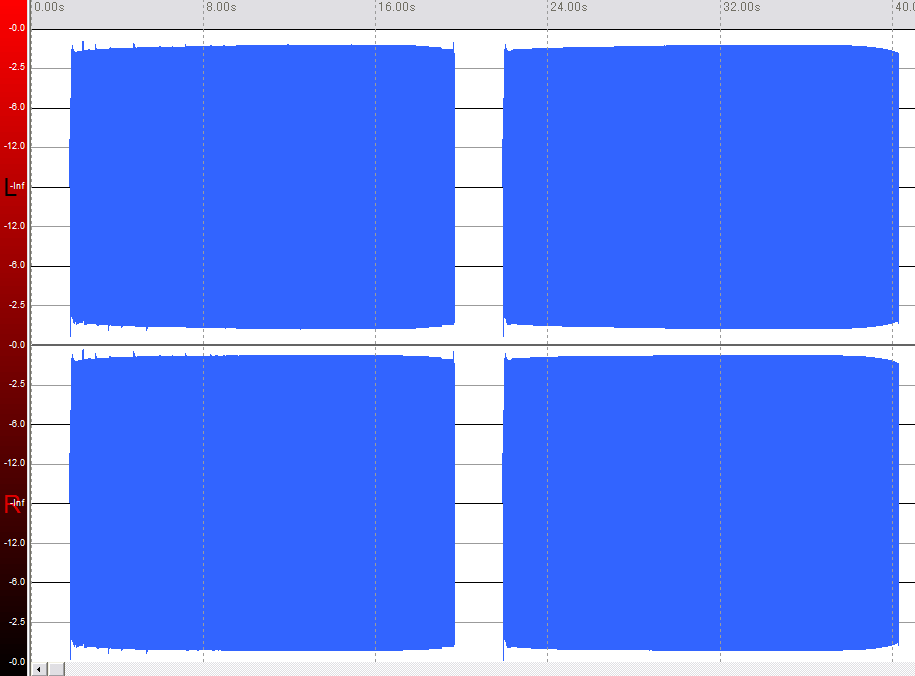

M-Audio Delta66
画像について、説明。
左のブロックが、ステップスウィープ、右のブロックが普通のスウィープです。 それぞれ、左から右にかけて周波数が20Hz〜20kHzと上がっていきます、ログスケールです。縦軸は振幅(音量)です。

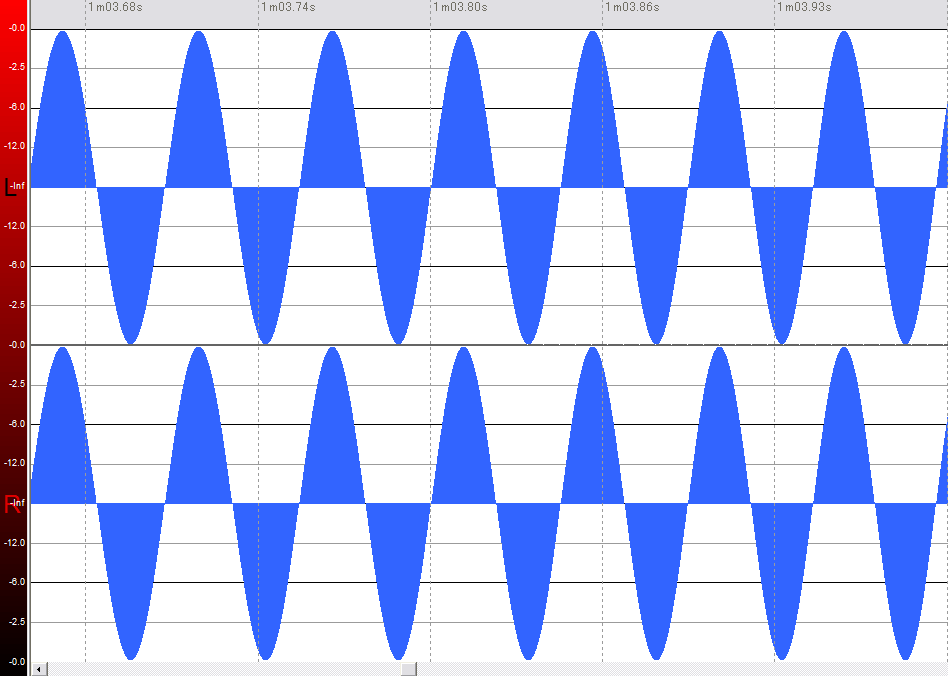

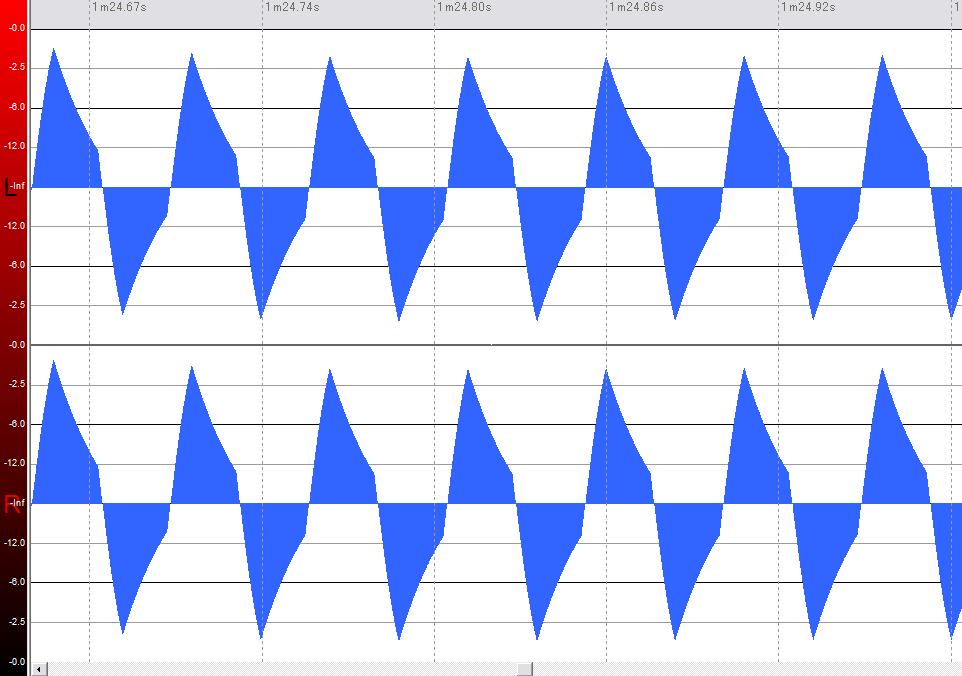

画像を見ると、Panasonic製のプレイヤーはデジタルアンプ搭載とあってか、フラットでかなり優秀みたいです。 一方、中国製プレイヤーは低周波域でふくらんでいます。 さらに、低周波域の波形を拡大してみると、 波形が歪んでいることがわかります。 本来は、このように きれいなサイン波になります。 今回、目に見えて波形歪みが起こったのはこのプレイヤーだけでした。
音も明らかに違います(44.1kHz 16bit wav)。
中国製プレイヤーの音の悪さはこの波形歪みが原因の一つのようです。前から、妙に低域がふくらんで聞こえたのもスペクトルを見ることではっきりしました。あと、以前から感じている、「音が遠い」感覚をはっきりさせたいところ。
今回の問題点
・録音デバイスの周波数特性について言及していない。・位相のズレについて言及していない。
(予想では、「音が遠い」原因は位相のズレにあると考えている。)
次回は、今回録音したものをLRで減算して0になるか確かめてみることで、位相のズレを確認しようと思う。
今回のレポはここまで。
#あああ、学校のレポ、やばいよやばいよやばいよ…orz
#ノートPCのデータを追加。
#サウンドカードやらD/Aやらでこんなにも結果が違うとおもしろいモンです。
#05/10/29
#Delta66のプリアンプを切り忘れていたので修正…orz
#測定し直しました。結果はかなり良好。
